Olimex ESP32-GATEWAY |
#525 |
Odkazy:

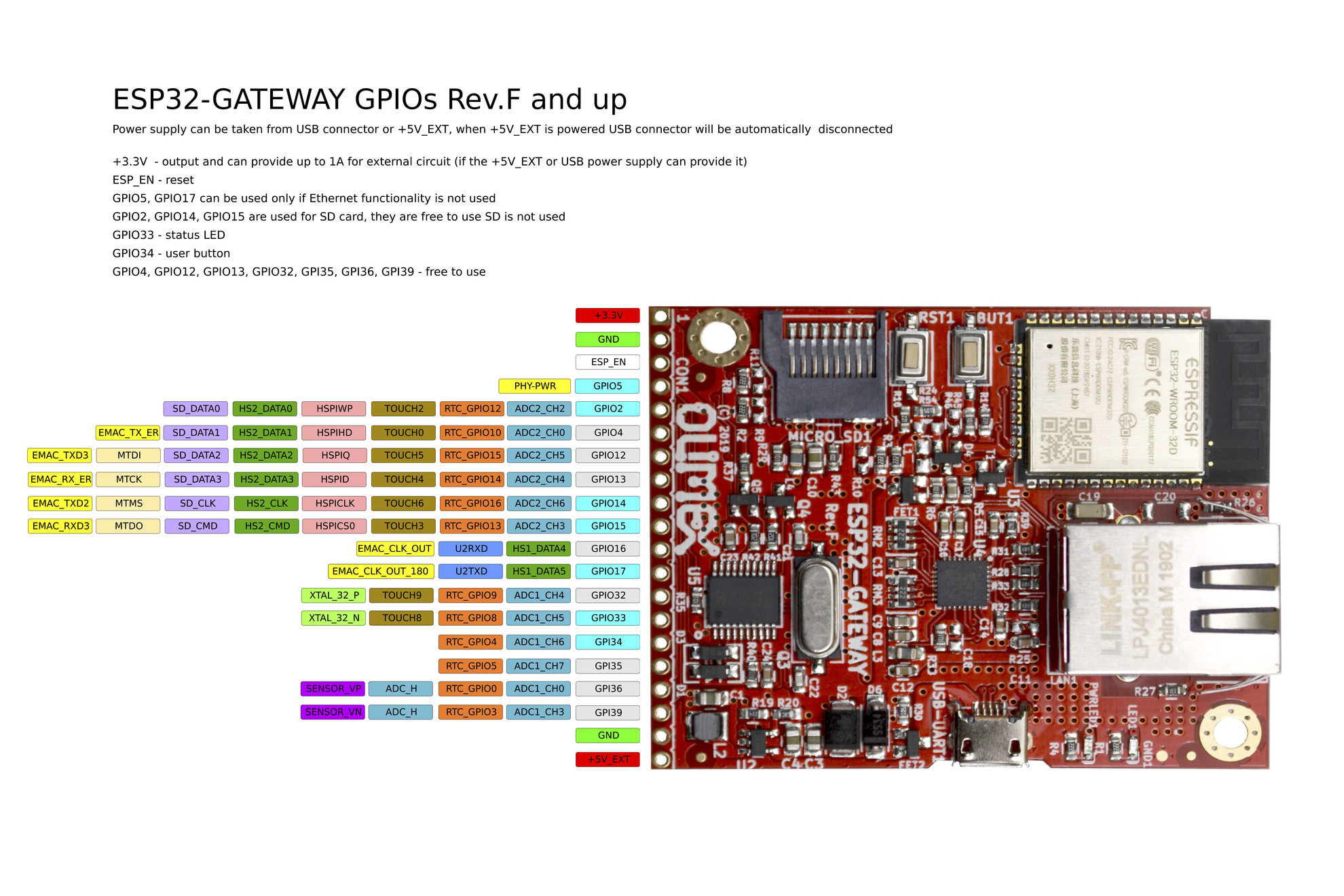

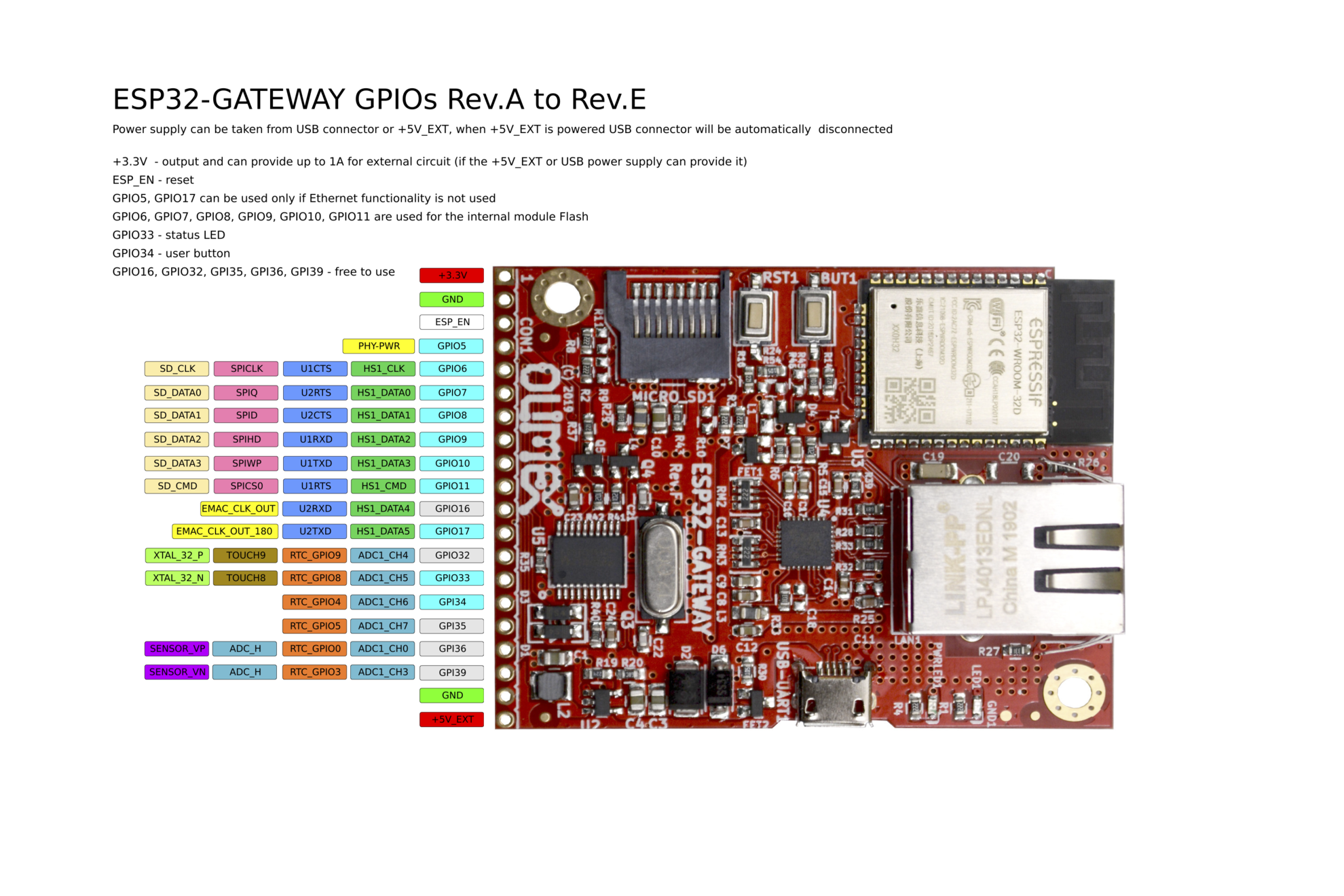

Zapojení pinů: Rev A – E
| PIN | Význam | Obvyklé použití |
|---|---|---|
| 1 | +3.3V EXT | |
| 2 | GND | |
| 3 | ESP_EN | |
| 4 | GPIO5 / PHY_PWR 4 | |
| 5 | GPIO6 / SD_CLK | nepoužívat |
| 6 | GPIO7 / SD_DATA0 | nepoužívat |
| 7 | GPIO8 / SD_DATA1 | nepoužívat |
| 8 | GPIO9 / SD_DATA2 | nepoužívat |
| 9 | GPIO10 / SD_DATA3 | nepoužívat |
| 10 | GPIO11 / SD_CMD | nepoužívat |
| 11 | GPIO16 | serial1 RX |
| 12 | GPIO17 / EMAC_CLK_OUT180 | serial1 TX |
| 13 | GPIO32 | |
| 14 | GPIO33 / LED | |
| 15 | GPI34 / BUT1 | |
| 16 | GPI35 | |
| 17 | GPI36 | |
| 18 | GPI39 | |
| 19 | GND | |
| 20 | +5V EXT |
